技術參數
產品型號：Z41F46
公稱通徑：DN15~DN500mm
壓力范圍：PN0.6 ~4.0MPa
適用溫度：-29℃~150℃
設計制造：GB/T12237-1989
法蘭尺寸：GB/T9112-9131
結構長度：GB/T12221-1989
檢驗試驗：JB/T9092-1999
適用介質：濃酸、硫酸、王水
產品概述
法蘭式襯氟閘閥適用于腐蝕性介質的管道上。閥桿螺母與閘板兩體結構，無卡阻現象發生。閥門內部以及配件所有與介質接觸的地方全部采用高工藝襯氟。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑，F(xiàn)EP 還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。
結構特點
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部各襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
主要零部件材料
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/端蓋/閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
| 4 | 填料/壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 8 | 緊固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 |
|
0Cr18Ni9 | 0Cr18Ni9 | |||
| 10 | 手輪 | WCB | WCB | WCB | |||

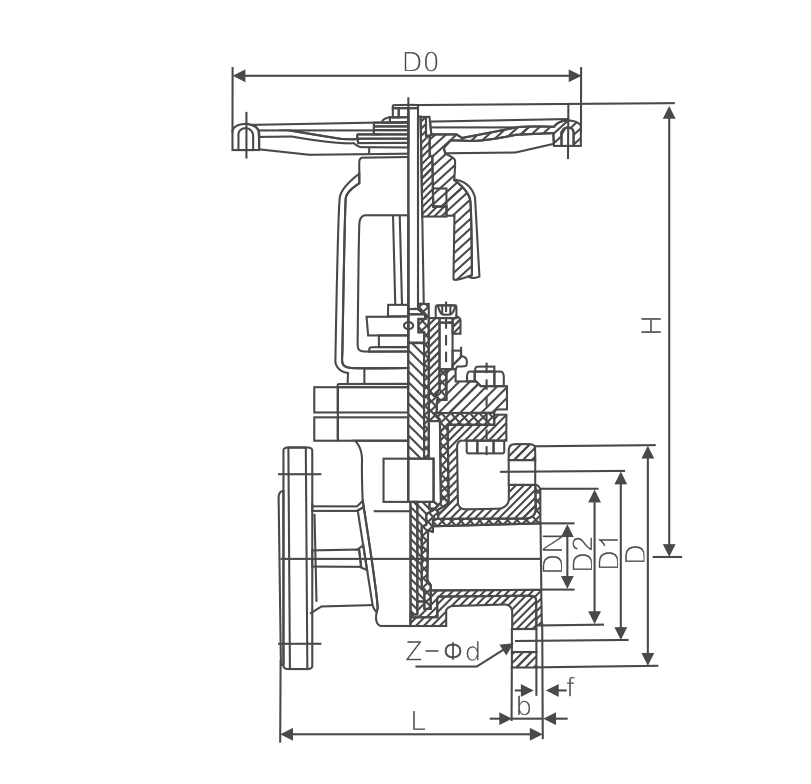

主要外形尺寸
|
公稱通徑 |
標準值 |
參考值 |
||||||||
|
DN (mm) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
WT(Kg) |
|
PN 1.0MPa |
||||||||||
|
15 |
108 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
175 |
6 |
|
20 |
117 |
105 |
75 |
58 |
2 |
18 |
4-φ14 |
120 |
195 |
8 |
|
25 |
127 |
115 |
85 |
68 |
2 |
18 |
4-φ14 |
160 |
230 |
10 |
|
32 |
140 |
140 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
245 |
11 |
|
40 |
240 |
150 |
110 |
88 |
2 |
18 |
4-φ18 |
180 |
285 |
13 |
|
50 |
250 |
165 |
125 |
102 |
2 |
18 |
4-φ18 |
200 |
300 |
16 |
|
65 |
270 |
185 |
145 |
125 |
2 |
18 |
8-φ18 |
250 |
340 |
20 |
|
80 |
280 |
200 |
160 |
145 |
2 |
20 |
8-φ18 |
280 |
410 |
30 |
|
100 |
300 |
220 |
180 |
160 |
2 |
20 |
8-φ18 |
300 |
465 |
40 |
|
125 |
325 |
250 |
210 |
180 |
2 |
22 |
8-φ18 |
320 |
620 |
60 |
|
150 |
350 |
285 |
240 |
240 |
2 |
22 |
8-φ22 |
350 |
710 |
85 |
|
PN 1.6MPa |
||||||||||
|
15 |
108 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
175 |
6 |
|
20 |
117 |
105 |
75 |
58 |
2 |
18 |
4-φ14 |
120 |
195 |
8 |
|
25 |
127 |
115 |
85 |
68 |
2 |
18 |
4-φ14 |
160 |
230 |
10 |
|
32 |
140 |
140 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
245 |
11 |
|
40 |
240 |
150 |
110 |
88 |
2 |
18 |
4-φ18 |
180 |
285 |
13 |
|
50 |
250 |
165 |
125 |
102 |
2 |
18 |
4-φ18 |
200 |
300 |
16 |
|
65 |
270 |
185 |
145 |
122 |
2 |
18 |
4-φ18 |
250 |
340 |
20 |
|
80 |
280 |
200 |
160 |
138 |
2 |
20 |
8-φ18 |
280 |
410 |
30 |
|
100 |
300 |
220 |
180 |
158 |
2 |
20 |
8-φ18 |
300 |
465 |
40 |
|
125 |
325 |
250 |
210 |
188 |
2 |
22 |
8-φ18 |
320 |
620 |
60 |
|
150 |
350 |
285 |
240 |
212 |
2 |
22 |
8-φ22 |
350 |
710 |
85 |
