技術參數
閥門型號：Q367F
連接方式：焊接，對焊
壓力等級：PN 2.5MPa
產品規格：DN125~600mm
產品材質：WCB,A105,F11,F22,F304 , F316 , C F 8 , CF8M , WCC或根據客戶要求選
適用溫度：-29℃≤t≤200 ℃(跟閥體材質及密封面材質不同所承溫有差異)
適用介質：水、石油、天然氣等
驅動方式：蝸輪傳動
設計規范：API 6D、ASMEB 16.34
壓力-溫度等級：ASME B16.34、API608
結構長度：ASME B16.10、GB12221
對焊端形式：ASME B16.25、ASME B31.4/31.8
檢驗與試驗：API 598、API 6D、GB13927
耐火試驗：API 607、API 6FA
產品概述
全焊接球閥在各個領域使用非常廣泛。其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，其使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。全焊接球閥可以直埋于地下，不用建高大閥門井減少工程造價，同時也可以避免操作閥門時造成人員的傷害，全焊接球閥能長期可靠運行使用。與同類行業的同種規格產品相比，閥體小，而且外形美觀。
結構特點
全焊接球閥為一體式全焊接球閥，不會有外部泄漏等現象，由于閥座是由PTFE密封環及彈簧構成的，所以對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。球體的加工過程有先進的計算機檢測儀跟蹤檢測，以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質，保障完全無泄漏(0%)。

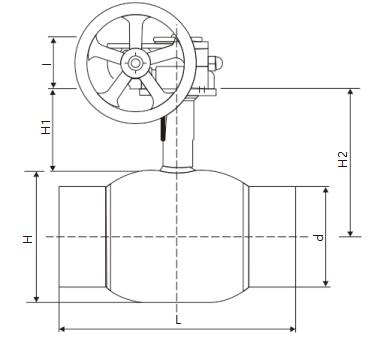

主要連接尺寸
|
DN(mm) |
公稱直徑 |
H |
d |
t |
L |
H1 |
H2 |
I |
ISO |
W T(kg) |
|
A/B |
||||||||||
|
125 |
100 |
193 |
139.7/133 |
5 |
325 |
42 |
221 |
40 |
F07 |
22 |
|
150 |
125 |
219 |
168.3/159 |
6 |
350 |
83 |
245 |
50 |
F10 |
32 |
|
200 |
150 |
273 |
219.1/219 |
7 |
400 |
84 |
289 |
60 |
F12 |
44 |
|
250 |
200 |
351 |
273/273 |
8 |
559 |
90 |
306 |
84 |
F14 |
102 |
|
300 |
250 |
425 |
323.9/325 |
12 |
635 |
87 |
336 |
105 |
F16 |
150 |
|
350 |
300 |
508 |
355.6/377 |
14 |
762 |
102 |
395 |
110 |
F25 |
267 |
|
400 |
350 |
610 |
406.4/426 |
14 |
838 |
95 |
445 |
120 |
F25 |
460 |
|
450 |
400 |
610 |
457/480 |
16 |
914 |
95 |
460 |
120 |
F25 |
550 |
|
500 |
400 |
680 |
508/530 |
18 |
991 |
95 |
522 |
150 |
F30 |
720 |
|
600 |
500 |
813 |
610/630 |
22 |
1143 |
105 |
610 |
170 |
F30 |
1600 |
