技術參數
產品型號：MQ61F/361F
公稱通徑：DN150-1000mm
公稱壓力：Class 150~400, PN1.6~6.4MPa
適用溫度：-29℃~200℃
閥體材質：碳鋼、不銹鋼
適用介質：水、氣、油品
操作方式：手柄、蝸輪
設計標準：GB/T 12237
連接方式：GB/T 12224
長度標準：GB/T 13927
試驗標準：GB/T 26480
產品概述
埋地式放散全焊接球閥主要用于工程輸送管道上，用來作為介質的接通和開關調節。埋地式放散球閥可以直埋于地下，也可直接安裝，不用設置地下閥門控制室。埋地式放散球閥的整體結構采用全焊接的工業結構。埋地式放散球閥廣泛應用于城市燃氣的地下管線，天然氣輸送管線，調壓站等領域。埋地式放散球閥只需在地上用T型手柄、或者傳動機構進行轉動操作即可，簡單方便。
產品特點
1、埋地式放散球閥，閥體采用無縫鋼管壓制成型閥門的整體結構采用全焊接制造工藝，減少了外泄漏，閥門重量大大減輕，安裝更便捷采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
2、埋地式放散球閥，閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。埋地式放散球閥深埋地下，不用設置閥門井。

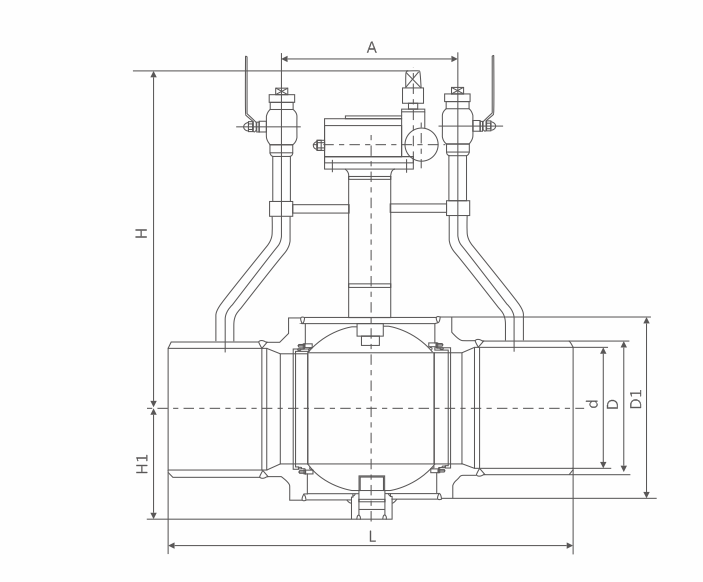

主要外形連接尺寸
|
DN(mm) |
NPS(in) |
d |
D |
D1 |
L |
A |
H2 |
H1 |
|
150 |
6 |
150 |
168 |
273 |
1000 |
400 |
客戶指定
|
177 |
|
200 |
8 |
200 |
219 |
356 |
1100 |
400 |
207 |
|
|
250 |
10 |
250 |
273 |
426 |
1100 |
400 |
249 |
|
|
300 |
12 |
300 |
325 |
510 |
1230 |
500 |
298 |
|
|
350 |
14 |
334 |
356 |
560 |
1350 |
500 |
315 |
|
|
400 |
16 |
387 |
406 |
630 |
1480 |
500 |
380 |
|
|
500 |
20 |
489 |
508 |
813 |
1720 |
600 |
487 |
|
|
600 |
24 |
590 |
610 |
990 |
1800 |
650 |
578 |
|
|
700 |
28 |
686 |
711 |
1140 |
1950 |
700 |
660 |
|
|
800 |
32 |
781 |
813 |
1320 |
2150 |
800 |
752 |
|
|
900 |
36 |
876 |
914 |
1480 |
2400 |
800 |
852 |
|
|
1000 |
40 |
978 |
1020 |
1620 |
2600 |
800 |
954 |
注：該結構長度L為客戶未指足袖管長度時尺寸,可根據客戶需要兩端加袖管，袖管的長度由客戶指定。
